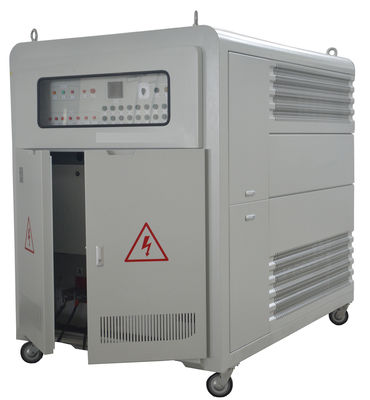

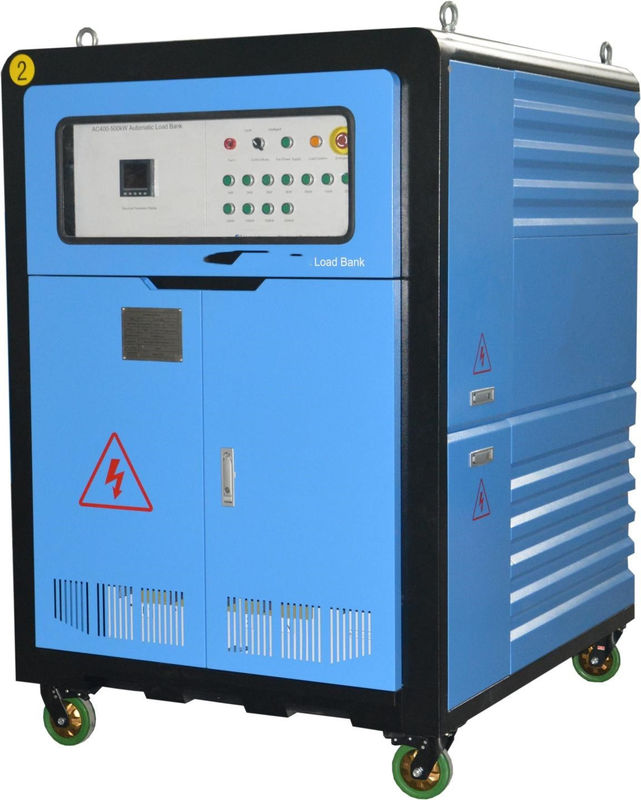

600 kW krachtafstandsbelastingbank voor generatortest

Model

KL600

Afbeeldingsnauwkeurigheid

Niveau 0.5

Beheersvermogen

Externe stroom 380VAC 3-fase 4-draad 50Hz

Draadverbinding

Invoer van de belastingbank - busbalk (sterrenkoppeling "Y") Invoer van de besturing - terminalblok

Communicatie-interface

RS232/RS485

Isolatie

F

Werkwijze

Doorlopend werken

Koeling

Geforceerde lucht, horizontale luchtinlaat en opwaartse uitlaatkoeling

Vervoer

met opheffende ogen en wielwielen

Kleur

Als de eisen van de klant of als ons ontwerp

Afmetingen

1610*1250*1600mm L×W×H

Gewicht

800 KGS

Omgevingstemperatuur

-10°C~+50°C

Relatieve luchtvochtigheid

≤ 95%

Hoogte

≤ 2500 m

Atmosferische druk

86 tot en met 106 kPa

Contactor

Schneider

Verstuiver

MIRO

PLC's

Siemens

Lichtknop

ABB

Relais

Omron

Lijstresistor

Kingway

Dataverwerkingssoftware

Kingway

1) 3 lijn LED multifunctionele meter kan real-time weergeven spanning en stroom van drie fase en elke fase, weerstand vermogen, vermogen factor, schijnbare vermogen, frequentie en looptijd van het genereren set.

2) Gebruiker kan de stroom vooraf instellen en vervolgens op de master load knop drukken.

3) Besturingsmodus: de gebruiker kan kiezen uit lokale besturing of intelligente besturing (via pc)

4) Interlock van besturingsmodus: er is een schakelaar in het bedieningspaneel om de besturingsmodus te kiezen, andere besturingsmodus is ongeldig als de gebruiker één besturingsmodus kiest.

1) Zet noodstopknop op.

2) In geval van overbelasting, oververhitting, kortsluiting zal de belastingbank automatisch de belasting verwijderen en alarm geven.

3) Bescherming van de ventilator: de belastingbank kon niet worden geladen voordat de ventilator werd ingeschakeld.

4) Alarm geven wanneer een ventilator abnormaal is of onvoldoende luchtvolume heeft, enz.

5) Beschermingsknop: er zijn enkele beschermingsknoppen die bij vals alarm of bij speciale eisen kunnen worden uitgeschakeld.

1) Automatische belasting: de gebruiker kan verschillende perioden van vermogen en duur instellen en om beurt 0%→25%→50%→75%→100% of 110% dan →75%→50%→25%→0%. enz. instellen om automatische belastingtest uit te voeren.

2) Kan parallel testen voor verschillende eenheden.

3) Gegevens kunnen worden opgeslagen, kunnen realtime gegevens en geschiedenisgegevens weergeven.

4) Grafieken en grafieken kunnen in JPG-formaat worden geëxporteerd, terwijl gegevens die in Excel- en Word-formaat worden geëxporteerd, kunnen worden getest en allemaal kunnen worden afgedrukt.

Beschrijving van het meetsymbool: tijdens het laadproces kan de machine realtime parameters weergeven door middel van meetinstrumenten.

Het instrument heeft de bovenste, middelste en onderste drie weergavevensters, elk waarde- en eenheidssymbool vormt de gegevens.het bovenste venster toont 100.0V, dat wil zeggen fase A spanning is 100V.

F1, F2 en aan de onderkant, kun je drie ramen en recycling display parameters schakelen.
Engelse symbolen die betekenen:
V: fasespanningssymbool; eenheid: V en gecombineerd met K, M tot kV MeV;
V LL: twee symbolen geven een lijnspanning aan; Eenheid: V en gecombineerd met K, M tot kV MV;
A: Stroomsymbool; Eenheid: A en gecombineerd met K, M tot kA, MA;
W: actief vermogen symbool; eenheid: W en in combinatie met K, M tot kW, MW;
Var: reactievermogen symbool; eenheid: Var, en in combinatie met K, M tot kvar, Mvar;
VA: schijnbaar vermogen symbool; eenheid: VA en K, M combinatie kVA, MVA;
Hz: Frequentiesymbool; eenheid: Hertz;
PF: symbool van de vermogensfactor;
E: energiesymbolen; eenheid: Ep (actief vermogen) kWh, Eq (reactieve energie) kVAh, Es (verschijnend vermogen) kVA;
3P3L: twee componenten met driefasen en drie draden;
3V3A: driefasige drie-draad drie-elementen;
3P4L: driefasige vierdraad;
